LN-H71 Wafer type Keer klep 150LBS
Productoverzicht
WENZHOU LEINA VALVE CO., LTD. Check Valve Schommel•Y-type•Wafers•Verticaal•800 WOG / PN16 PN40•Gedrukt en met flenzen CE-gecertificeerdISO 9001800 WOG / PN16 PN40Een kwart inch.SS316 / CF8Swing / Y-type / Wafer 3000 m2 eigen werkplaats 50+ CNC-machines 100% druk getest Export naar meer dan 60 landen ...
Basiseigenschappen
Plaats van herkomst:
China
Merknaam:
Leina
Modelnummer:
LN-H71
Handelsgoederen
Minimale bestelhoeveelheid:
1
Betalingsvoorwaarden:
L/C, D/P, T/T
Productomschrijving
|
WENZHOU LEINA VALVE CO., LTD.
Check Valve
Schommel•Y-type•Wafers•Verticaal•800 WOG / PN16 PN40•Gedrukt en met flenzen
CE-gecertificeerdISO 9001800 WOG / PN16 PN40Een kwart inch.SS316 / CF8Swing / Y-type / Wafer |
|
| 3000 m2 eigen werkplaats |
50+ CNC-machines |
100% druk getest |
Export naar meer dan 60 landen |
 |
|
Productparameters
Selectie van type
Kies het patroon op basis van wat het belangrijkst is in de lijn: drukdaling, sluitingssnelheid, lengte van de lijn of installatiehouding.
| Type 型式 | Zithoek structuur | Drukdaling drukverlies | Installatie 安装 | Beste voor 推?? 场合 |
| Swing 旋启式 | Scharnierplaat, horizontale stoel | De laagste | Horizontaal (verticaal met veer) | Waterleiding, pompontlading, algemene dienst |
| Y-type Y 型 | Scheer 45° in een tak | Laag | horizontaalenverticaal | Verticale stijgingen, pulserende stroom, krappe ruimtes |
| Wafer Voor 式 | Vlamschijf tussen flenzen vastgeklemd | Gemiddeld | Horizontaal (verticaal met veer) | Grote water- en nutsleidingen |
| Verticaal 立式 | Liftplaat, geleid in het lichaam | Gemiddeld | Alleen verticaal | Buizen en buizen voor instrumenten |
Afmetingen van de schommelklep
Eenheid: mm · gegraven schommelklep, 800 WOG.L= van gezicht tot gezicht (± 1 mm),Ød= verveling,H= lengte.
| Grootte | Een halve inch. | 3/4 inch. | 1 " | 1-1/4" | 1-1/2" | 2 " |
| L | 60 | 78 | 84 | 94 | 104 | 122 |
| Ød | 15 | 20 | 25 | 32 | 40 | 48 |
| H | 41.5 | 45 | 49 | 53.5 | 58.5 | 67 |
Y-type controleventiel afmetingen
Eenheid: mm · gegooid Y-controleventiel, 800 WOG.L= van gezicht tot gezicht (± 1 mm),Ød= verveling,H= lengte.
| Grootte | Een halve inch. | 3/4 inch. | 1 " | 1-1/4" | 1-1/2" | 2 " | 2 1/2 inch. | 3 cm |
| L | 65 | 75 | 90 | 110 | 120 | 140 | 190 | 205 |
| Ød | 15 | 20 | 25 | 32 | 38 | 48 | 65 | 78 |
| H | 44.7 | 52.1 | 65.7 | 70 | 79.5 | 95.5 | 125 | 144.5 |

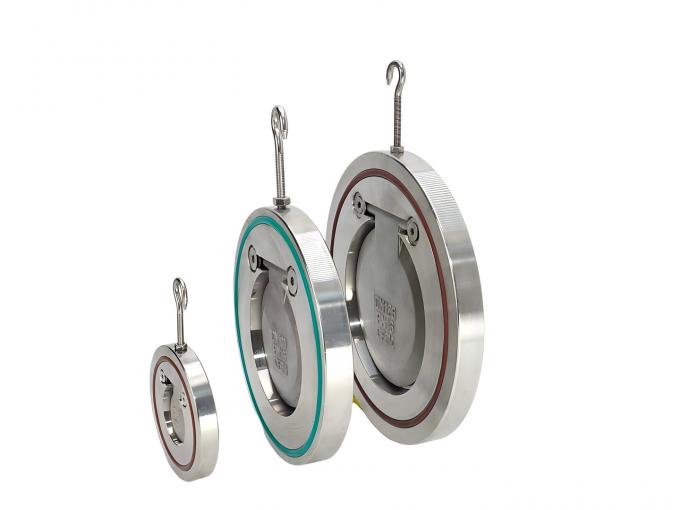

Afmetingen van de wafercontroleventiel
Eenheid: mm · wafercontroleventiel, PN16 / PN40.Ød= verveling,L= persoonlijk,ØC= overdosis van het lichaam,H= hoogte inclusief het opheffende oog.
| Grootte | 2 " | 2 1/2 inch. | 3 cm | 4" | 5" | 6" | 8" | 10" | 12" |
| Ød | 30 | 40 | 52 | 72 | 93 | 115 | 157 | 195 | 230 |
| L | 19 | 19 | 19 | 19 | 19 | 19 | 29 | 29 | 38 |
| ØC | 108 | 128 | 143 | 163 | 193 | 219 | 274 | 329 | 380 |
| H | 105 | 120 | 145 | 150 | 170 | 195 | 260 | 300 | 320 |
Ontwerpstandaarden
| Ontwerp en fabricage | ASME B16.34 |
| Wanddikte | ASME B16.34 |
| Pijpdraad | ASME B1.20.1, BS 21 |
| Draadstandaard | DIN 2999 / ISO 228-1, BS 21, B 0203 / ISO 7-1 |
| Inspectie en testen | MSS SP-110, EN 12266 |
Wet op de materialen
Voor deschommelklepin de standaard SS316 (CF8M) configuratie; de Y-type en wafer versies gebruiken hetzelfde materiaal met een veer en een andere schijf.
| - Nee, dat is niet waar. | Deelnaam 零件名称 | Materiaal materiaal |
| 1 | Lichaam | CF8M (SS316) |
| 2 | ️ / schijf | VITON / FKM geconfronteerd |
| 3 | √ dekking / kap | CF8M (SS316) |
| 4 | 圈 / wasmachine | SUS304 |
| 5 | 双头螺栓 / Bolt | SUS304 |
| 6 | 片 / Zitplaats | PTFE |
| 7 | 插销 / Pin | SUS316 |
Vaak gestelde vragen
De vragen die onze buitenlandse klanten het vaakst stellen.
Q1. Bent u een fabriek of een handelsonderneming?
We zijn een professionele fabrikant Wenzhou Leina Valve Co., Ltd.¥ gevestigd in het Wenzhou Economic & Technological Development Area, Zhejiang, China, met onze eigenWerkplaats van 3000 m2, meer dan50 sets CNC-machinesU bent van harte welkom om ons te bezoeken op elk moment.
Q2. Wat is uw MOQ (minimum orderhoeveelheid)?
Onze MOQ isOnderhandelbaarenProeforders zijn zeer welkom.We beginnen liever met een kleine bestelling en groeien samen met onze klanten..
Q3. kunt u produceren volgens onze eigen tekening of monster?
- Ja, dat is het.OEM en ODM zijn beide beschikbaar.Stuur ons tekeningen, monsters of gedetailleerde specificaties en ons ingenieursteam werkt aan 3D-modellering en eindige-elementen analyse en ontwikkelt de klep dienovereenkomstig.verpakking en zelfs een door de klant gebrandmerkte karton worden allemaal ondersteund.
Q4. Hoe garandeert u de kwaliteit en wat is de garantie?
Elke klep is100% shell- en stoeltestVoor de verpakking moet de verpakking worden uitgevoerd volgens de MSS SP-110 / EN 12266.ISO 9001gecertificeerd enCEgoedgekeurd;MTC (Mill Test Certificate)Voor elke zending kunnen certificaten voor materialen worden afgegeven en inspecties door derden (SGS, BV, TUV) zijn bij ons in de winkel welkom.12 maanden garantie• als er een probleem optreedt, stuurt u ons foto's of een testrapport en wij leveren in de volgende zending vervangingsonderdelen of een vervangingsklep.
V. Wat zijn de verpakkings-, verzend- en betalingsvoorwaarden?
De standaardverpakking voor uitvoer is:Inwendige plastic zak → karton → zeewaardig multiplexkofferWij vervoeren gewoonlijk van de volgende plaatsen:Ningbo of Shanghaidoor zee (FCL/LCL) of door de lucht en per koerier voor monsters.T/T, L/C op zicht, Western Union- prijsvoorwaardenFOB, CFR, CIF en EXW.
Productdetails
Parameter:
Inspectie en testen
Value:
MSS SP-110,EN 1226
