LN-Q1AF1-1PC Flens Kogelkraan 150LBS
Productoverzicht
WENZHOU LEINA VALVE CO., LTD. Flanged Ball Valve ASME 150 / 300LB•DIN PN16 / PN40•JIS 10K•Wafers en volle flenzen•Activeringsbereid CE-gecertificeerdISO 9001ASME 150 / 300LBEen halve inch. 10 inch.SS316 / WCBWafer / Volledige flank / Geactiveerd 3000 m2 eigen werkplaats 50+ CNC-machines 100% druk ...
Basiseigenschappen
Plaats van herkomst:
China
Merknaam:
Leina
Modelnummer:
LN-Q1AF1
Handelsgoederen
Minimale bestelhoeveelheid:
1
Betalingsvoorwaarden:
L/C, D/P, T/T
Productomschrijving
|
WENZHOU LEINA VALVE CO., LTD.
Flanged Ball Valve
ASME 150 / 300LB•DIN PN16 / PN40•JIS 10K•Wafers en volle flenzen•Activeringsbereid
CE-gecertificeerdISO 9001ASME 150 / 300LBEen halve inch. 10 inch.SS316 / WCBWafer / Volledige flank / Geactiveerd |
|
| 3000 m2 eigen werkplaats |
50+ CNC-machines |
100% druk getest |
Export naar meer dan 60 landen |
|
 |
Productparameters
Afmetingen
Eenheid: mm ·ASME 150LBS2pc-series met flenzen met ISO 5211-montagepad.L= persoonlijk,Ød= verveling,ØD= flensoverdrukking,H/H1= hoogte,E= lengte van het handvat,N ̊ØX= schroefgaten,□P / ØA / ØB= ISO 5211 pad.
| Grootte | L | Ød | ØR | ØC | ØD | H | H1 | E | f | T | N | ØX | □ P | ØA | ØB | ISO 5211 |
| Een halve inch. | 108 | 15 | 34.9 | 60.3 | 90 | 77.5 | 34 | 150 | 2 | 11.2 | 4 | 16 | 11 | 42 | 4 | F4 |
| 3/4 inch. | 117 | 20 | 42.9 | 69.9 | 100 | 79 | 35.5 | 150 | 2 | 11.2 | 4 | 16 | 11 | 42 | 4 | F4 |
| 1 " | 127 | 25 | 50.8 | 79.4 | 110 | 88 | 45 | 150 | 2 | 12 | 4 | 16 | 11 | 42 | 4 | F4 |
| 1-1/4" | 140 | 32 | 63.5 | 88.9 | 115 | 100 | 50 | 170 | 2 | 12.7 | 4 | 16 | 14 | 50 | 5 | F5 |
| 1-1/2" | 165 | 38 | 73 | 98.4 | 125 | 122 | 60 | 230 | 2 | 14.3 | 4 | 16 | 17 | 70 | 6.5 | F7 |
| 2 " | 178 | 50 | 92.1 | 120.7 | 150 | 130 | 68 | 230 | 2 | 15.9 | 4 | 19 | 17 | 70 | 6.5 | F7 |
| 2 1/2 inch. | 190 | 65 | 104.8 | 139.7 | 180 | 148 | 86 | 230 | 2 | 17.5 | 4 | 19 | 17 | 70 | 6.5 | F7 |
| 3 cm | 203 | 78 | 127 | 152.4 | 190 | 167 | 96 | 305 | 2 | 19.1 | 4 | 19 | 22 | 102 | 8.5 | F10 |
| 4" | 229 | 100 | 157.2 | 190.5 | 230 | 188 | 117 | 305 | 2 | 23.9 | 8 | 19 | 22 | 102 | 8.5 | F10 |
| 5" | 356 | 125 | 185.7 | 215.9 | 255 | 246 | 141 | 500 | 2 | 23.9 | 8 | 22 | 22 | 125 | 10.5 | F12 |
| 6" | 394 | 150 | 215.9 | 241.3 | 280 | 288 | 172 | 645 | 2 | 25.4 | 8 | 22 | 27 | 125 | 10.5 | F12 |
| 8" | 457 | 200 | 269.9 | 298.5 | 345 | 329 | 213 | 845 | 2 | 28.6 | 8 | 22 | 27 | 125 | 10.5 | F12 |
| 10" | 533 | 250 | 323.8 | 362 | 406 | 396 | 255 | 1335 | 2 | 30.2 | 12 | 25 | 36 | 140 | 14 | F14 |
Ontwerpstandaarden
| Ontwerp en fabricage | ASME B16.34 |
| Wanddikte | ASME B16.34 |
| Brandveilig | API 607, ISO 10497 |
| Gezicht tot gezicht | ASME B16.10 |
| Eindflens | ASME B16.5 / DIN 2501 / JIS B2220 / BS 10 |
| Inspectie en testen | API 598 |
Opties voor flense en drukklasse
Bij de bestelling wordt de flensstandaard, de drukklasse en het oppervlaktype (RF/FF) vermeld.
| Standaard 标准 | Flankenboren Frankrijk | Drukklasse 压力级 | Grootte 尺寸 | Gezicht 密封面 |
| ASME | ANSI B16.5 | Klasse 150LB / 300LB | Een halve inch. 10 inch. | RF / FF |
| DIN | DIN 2501 / EN 1092-1 | PN16 / PN40 | DN15 DN250 | RF / FF |
| JIS | JIS B2220 | 10K. | DN15 DN250 | RF / FF |
| BS | BS 10 Tabel D / E / F | 150 lb | DN15 DN250 | RF / FF |
| Wafertype | Geklemd tussen flenzen, lange bouten | Klasse 150 / PN16 | 2 ′′ 12 ′′ | — |
Wet op de materialen

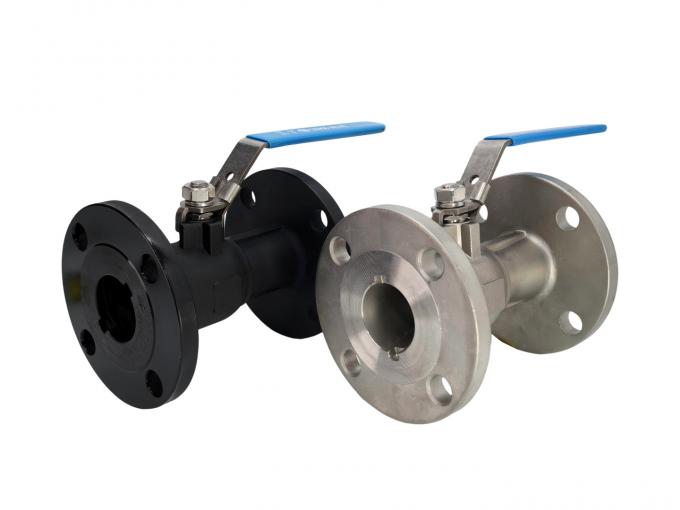

Als standaard aangegevenSS316 (CF8M)SS304 (CF8) en WCB koolstofstaal versies delen precies dezelfde constructie en afmetingen, met de carrosserie, kap en bal dienovereenkomstig gewijzigd.De explodeerbare nummers 1 ¢ 14 verwijzen naar de onderstaande tekening..
| - Nee, dat is niet waar. | Deelnaam 零件名称 | Materiaal materiaal |
| 1 | √ dekking / kap | CF8M (SS316) |
| 2 | 座 / Zitplaats | PTFE |
| 3 | 球体 / Bal | CF8M (SS316) |
| 4 | 片 / Lichaamspakking | PTFE |
| 5 | Lichaam | CF8M (SS316) |
| 6 | 止推?? 片 / Stootwasser | PTFE |
| 7 | vulling / Stamverpakking | PTFE |
| 8 | 杆 / Stem | SUS316 |
| 9 | 填料压盖 / Verpakkingsklier | SUS304 |
| 10 | Handgreep | SUS304 |
| 11 | 弹?? 圈 / Veerwasser | SUS304 |
| 12 | 杆螺母 / Stem Nut | A193-B8 |
| 13 | 锁片 / Vergrendeling | SUS201 |
| 14 | Handenhoedje | Plastic |
Vaak gestelde vragen
De vragen die onze buitenlandse klanten het vaakst stellen.
Q1. Bent u een fabriek of een handelsonderneming?
We zijn een professionele fabrikant Wenzhou Leina Valve Co., Ltd.¥ gevestigd in het Wenzhou Economic & Technological Development Area, Zhejiang, China, met onze eigenWerkplaats van 3000 m2, meer dan50 sets CNC-machinesU bent van harte welkom om ons te bezoeken op elk moment.
Q2. Wat is uw MOQ (minimum orderhoeveelheid)?
Onze MOQ isOnderhandelbaarenProeforders zijn zeer welkom.We beginnen liever met een kleine bestelling en groeien samen met onze klanten..
Q3. kunt u produceren volgens onze eigen tekening of monster?
- Ja, dat is het.OEM en ODM zijn beide beschikbaar.Stuur ons tekeningen, monsters of gedetailleerde specificaties en ons ingenieursteam werkt aan 3D-modellering en eindige-elementen analyse en ontwikkelt de klep dienovereenkomstig.verpakking en zelfs een door de klant gebrandmerkte karton worden allemaal ondersteund.
Q4. Hoe garandeert u de kwaliteit en wat is de garantie?
Elke klep is100% shell- en stoeltestVoor de verpakking moet de verpakking worden uitgevoerd volgens de MSS SP-110 / EN 12266.ISO 9001gecertificeerd enCEgoedgekeurd;MTC (Mill Test Certificate)Voor elke zending kunnen certificaten voor materialen worden afgegeven en inspecties door derden (SGS, BV, TUV) zijn bij ons in de winkel welkom.12 maanden garantie• als er een probleem optreedt, stuurt u ons foto's of een testrapport en wij leveren in de volgende zending vervangingsonderdelen of een vervangingsklep.
V. Wat zijn de verpakkings-, verzend- en betalingsvoorwaarden?
De standaardverpakking voor uitvoer is:Inwendige plastic zak → karton → zeewaardig multiplexkofferWij vervoeren gewoonlijk van de volgende plaatsen:Ningbo of Shanghaidoor zee (FCL/LCL) of door de lucht en per koerier voor monsters.T/T, L/C op zicht, Western Union- prijsvoorwaardenFOB, CFR, CIF en EXW.
Productdetails
Parameter:
Inspectie en testen
Value:
API 598
